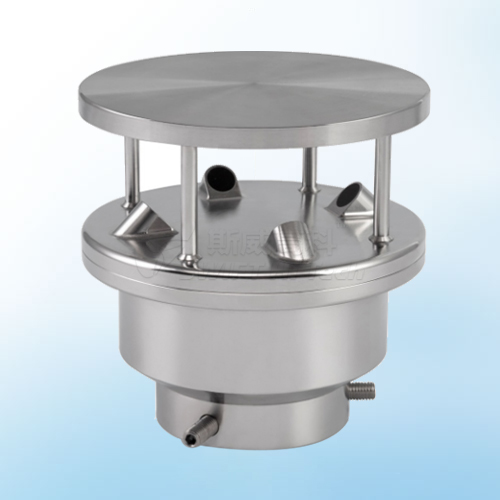

SW50H超声波风传感器
产品介绍
SWIFT超声波风传感器是利用超声波在空气传播时间相位差来测量风速、风向的测量仪器。采用316不锈钢制造，具有很高的抗腐蚀性与抗风沙性，密封防护等级可达IP67级；系统整体加热，自动温控，尤其适合严寒、高海拔、 高湿度、大风沙等恶劣工况环境。比较适合海上风机。
优点
♦ 兼容THIES、FT、Lambrecht、Kriwan、NRG、LUFFT等；
♦ 采用超声波工作原理，结构坚固，无旋转部件，免维护；
♦ 测量精度高；
♦ 采用316不锈钢材料，耐腐蚀；
♦ 集成风速、风向传感器；
♦ 程控整体加热，适应于严寒，冰冻地区；
♦ 采用声波相位补偿技术，对于暴雨、海拔、温度、雷电、风沙等环境因素进行防护和补偿；
♦ 数字化滤波技术，抗电磁干扰能力强；
♦ 结构坚固、简单、抗风沙。
应用场景
♦ 风力发电：适用机型有上海电气1.25MW、上海电气2MW、东汽1.5MW、联合动力1.5MW、金风750、金风1.5MW、远景2.XMW、歌美飒850、华锐1.5MW、GE1.5MW、明阳1.5MW等；
♦ 气象，环保。
技术参数
| 尺寸 109.8mm*120.8mm |
| 重量 1.5kg |
| 工作温度 -40~+85℃ |
| 功耗 24VDC,max 170VA（加热）/24VDC,max0.2VA（工作） |
| 工作电压 24VDC±25% |
| 电气连接 8pin航插 |
| 外壳材料 316不锈钢 |
| 防护等级 IP67 |
| 防腐等级 C5-M |
| 浪涌等级 四级 |
| 波特率 1200-57600 |
|
模拟输出信号 0~20mA, 4~20mA, 0~10V, 2~10V, 0~5V
脉冲 2~2000HZ,
格雷码（2位/4位）
|
| 数字输出信号 RS485半/全双工 |
|
风速 范围：0～50m/s(0~75m/s可选）
准确度：0.2m/s(0-10m/s)、±2%(>10m/s)
分辨率：0.1m/s
|
|
风向 范围：0~360°
准确度：±1°
分辨率：1°
|
|
温度 范围：-40~+85℃
准确度：±0.2℃
分辨率：0.1℃
|
| 静放电测试 参考GB/T17626.2-2006 |
| 浪涌冲击测试 参考GB/T17626.5-2008 |
| 快速脉冲群测试 参考GB/T 17626.4-2008 |
| 传导干扰测试 参考GB/T 17626.6-2008 |
| IP防护等级测试 参考GB 4208-2008 |
| 跌落测试 高度1.5米 1角 3棱 6面 |
| 风洞测试 参考JJG 0001-1992 |
|
高低温存储测试 参考GB/T2423.2-2008
参考GB/T2423.1-2008
|
|
高低温运行测试 参考GB/T2423.2-2008
参考GB/T2423.1-2008
|
| 振动测试 参考GB5170.14-85 |
|
盐雾测试 参考ISO6270-1:1998
参考ISO7253:2001
参照ISO 12944-6:1998
|
